Doppelpumpensteuerung W2C plus mit AIRPRESS Controller (Direktstart bis 4kW)

Grundmodul:

Steuergerät W2C plus mit AIRPRESS Controller, bestehend aus:

  • ISO-Gehäuse IP54
  • AIRPRESS Controller beleuchtet mit 4-zeiligem Display (72 Zeichen)
  • Niveauschalter AIRPRESS Power Supply 230VAC/24VDC/12VDC
  • 2 Motorschütze für Direkt -Start
  • 2 Motorschutzschalter mit Hilfskontakt
  • 2 Hand-0-Auto.-Schalter (Handbetrieb auch bei Ausfall der Elektronik möglich)
  • 1 Taster „Alarm Aus“
  • 12VDC-Anschluss für Akku (netzunabhängiger Alarm)
  • Signalgeber akustisch 12VDC
  • Steuertrafo
  • potenzialfreier Störmeldekontakt
  • Reihenklemmen
  • Analogausgang 0-10VDC

Anzeigen:

  • Betriebsstundenanzeige
  • Wasserstandsanzeiger
  • Impulszähler
  • Pumpenstatus

Störmeldungen:

  • Motorschutz
  • Thermistorschutz (Regler und Begrenzer)
  • Feuchteüberwachung
  • Hochwasser
  • Störung Messung
  • Störung Überdruck
  • Störung Tendenzmessung
  • Trockenlauf- /Höchstwassermeldung (bei Bedarf)
  • Wartungsaufforderung
Doppelpumpensteuerung W2C plus

Einstellungen:

  • Grundlast Ein/Aus (manuell veränderbar)
  • Spitzenlast Ein/Aus (manuell veränderbar)
  • Hochwassermeldung (manuell veränderbar)
  • Messung Ok (manuell veränderbar)
  • Messung Überdruck (manuell veränderbar)
  • Nachlaufzeit (manuell veränderbar)
  • Anlaufverzögerung (manuell veränderbar)
  • Zwangseinschaltung der Pumpe (manuell veränderbar)
  • Taktbetrieb der Pumpe (manuell veränderbar)
  • Wartungsintervalle (manuell veränderbar)
  • Messbereich (manuell veränderbar)
  • Zählerwerte (manuell veränderbar)
  • Displaybeleuchtung Ein/Aus (manuell veränderbar)
  • automatischer Displaywechsel Ein/Aus (manuell veränderbar)

Optionen

Niveauerfassung:

  • offenes System (Tauchrohrset)
  • Lufteinperlung (Tauchrohrset)
  • geschlossenes System (Tauchglocke)
  • hydrostatische Niveaumessung (Drucksonde)
  • Ultraschall (Drucksensor)

Störmelde- & Fernwirktechnik:

  • potenzialfreie Kontakte auf Kundenwunsch
  • Störmeldemodul in Verbindung mit Controller
  • (D1/D2/E-Plus)
  • Diverse Störmeldegeräte möglich.

Erweiterungsmöglichkeiten:

  • Hauptschalter nach VDE
  • Amperemeter
  • Voltmeter mit Umschalter
  • Netzüberwachung
  • netzunabhängige Alarmanlage 1,2Ah
  • FI-Schutzschalter mit Hilfskontakt für Pumpen
  • Noteinschaltung über eigensicheres Relais (+Schwimmer & Alarmmeldung)
  • Blitz- und Überspannungsschutzeinrichtungen
  • Netz-0-Not-Einspeisung über CEE-Stecker
  • 4-20mA-Ausgang über Trennverstärker

Doppelpumpensteuerung W2C plus mit AIRPRESS Controller (Stern-Dreieck-Start 4kW bis 75kW)

mit dem Messverfahren Lufteinperlung und einem zusätzlichen Überspannungsschutz Typ 2, sowie Hauptschalter). Standardgröße: B350xH500xT150mm. Individuelle Größen sind je nach Ihren Anforderungen möglich!

Grundmodul

Steuergerät W2C plus mit AIRPRESS Controller, bestehend aus:

  • Stahlblechgehäuse IP54
  • AIRPRESS Controller beleuchtet mit 4 zeiligem Display (72 Zeichen)
  • Niveauschalter AIRPRESS Power Supply 230VAC/24VDC/12VDC
  • 1 Hauptschalter
  • 1 Steuertrafo gem. VDE 0113
  • 2 Motorschützkombinationen für Stern-Dreieck-Start
  • 2 Motorschutzschalter mit Hilfskontakt
  • 2 Hand-0-Auto.-Schalter
  • (Handbetrieb auch bei Ausfall der Elektronik möglich)
  • 1 Taster „Alarm Aus“
  • 12VDC-Anschluss für Akku (netzunabhängiger Alarm)
  • Signalgeber akustisch 12VDC
  • Steuersicherung
  • potenzialfreier Störmeldekontakt
  • Reihenklemmen
  • Analogausgang 0-10VDC

Anzeigen:

  • Betriebsstundenanzeige
  • Wasserstandsanzeige
  • Impulszähler
  • Pumpenstatus

Störmeldungen:

  • Motorschutz
  • Thermistorschutz (Regler und Begrenzer)
  • Feuchteüberwachung
  • Hochwasser
  • Störung Messung
  • Störung Überdruck
  • Störung Tendenzmessung
  • Trockenlauf- /Höchstwassermeldung (bei Bedarf)
  • Wartungsaufforderung
Steuergerät W2C plus für zwei Pumpen

Einstellungen:

  • Grundlast Ein/Aus (manuell veränderbar)
  • Spitzenlast Ein/Aus (manuell veränderbar)
  • Hochwassermeldung (manuell veränderbar)
  • Messung Ok (manuell veränderbar)
  • Messung Überdruck (manuell veränderbar)
  • Nachlaufzeit (manuell veränderbar)
  • Anlaufverzögerung (manuell veränderbar)
  • Zwangseinschaltung der Pumpe (manuell veränderbar)
  • Taktbetrieb der Pumpe (manuell veränderbar)
  • Wartungsintervalle (manuell veränderbar)
  • Messbereich (manuell veränderbar)
  • Zählerwerte (manuell veränderbar)
  • Displaybeleuchtung Ein/Aus (manuell veränderbar)
  • automatischer Displaywechsel Ein/Aus (manuell veränderbar)

Optionen:

Niveauerfassung:

  • offenes System (Tauchrohrset)
  • Lufteinperlung (Tauchrohrset)
  • geschlossenes System (Tauchglocke)
  • hydrostatische Niveaumessung (Drucksonde)
  • Ultraschall (Drucksensor)

Störmelde- & Fernwirktechnik:

  • potenzialfreie Kontakte auf Kundenwunsch
  • Störmeldemodul in Verbindung mit Controller
  • (D1/D2/E-Plus)
  • Diverse Störmeldegeräte möglich.

Erweiterungsmöglichkeiten:

  • Amperemeter
  • Voltmeter mit Umschalter
  • Netzüberwachung
  • netzunabhängige Alarmanlage 1,2Ah
  • FI-Schutzschalter mit Hilfskontakt für Pumpen
  • Noteinschaltung über eigensicheres Relais (+Schwimmer & Alarmmeldung)
  • Blitz- und Überspannungsschutzeinrichtungen
  • Netz-0-Not-Einspeisung über CEE-Stecker
  • 4-20mA-Ausgang über Trennverstärke

W2C plus im Stahlblechschrank

W2C plus im Stahlblechschrank
  • incl. EVU-Einbauteile nach TAB 2015
  • mit Hausanschlusskasten
  • Schrankheizung 100W incl. Thermostat
  • Kombi-Steckdose CEE16A/Schuko
  • eingebaut in Freiluftschrank Gr. 2, Höhe 1300mm

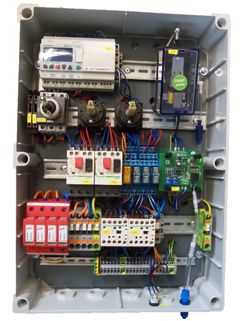

W2C plus im ISO-Gehäuse IP54

W2C plus im ISO-Gehäuse IP54
  • Hydrostatische Niveaumessung
  • Not-Steuerung über Schwimmerschalter
  • Im Ex-Bereich
  • Kompressorsteuerung mit Zeitschaltuhr

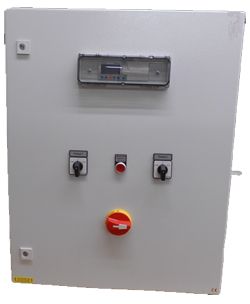

W2C plus im Stahlblechgehäuse

W2C plus im Stahlblechgehäuse
  • mit Hauptschalter
  • Amperemeter und Voltmeter

W2C plus SD im ISO-Gehäuse IP54

W2C plus SD im ISO-Gehäuse IP54
  • Lufteinperlung
  • Not-Steuerung über Schwimmerschalter
  • Im Ex-Bereich, Feuchtschutzüberwachung
  • Amperemeter, Schukosteckdose
  • eingebaut in Freiluftschrank Gr.2 H880mm mit Blitzleuchte und Schutzkorb VA
